烟气监测

气态污染物监测子系统

日期:2017-05-17
我要分享



■ 工作原理
  概  述
  该子系统由稀释采样控制器、稀释采样探头、零气发生器和气体监测仪组成。
  一、稀释采样控制器
  【工作原理】
  稀释采样控制器通过对CEMS系统气路的集中控制,实现对多个烟道(或烟囱)的稀释采样、反吹、校准等操作。

■ 产品特点
  【性能特点】
  ◆ 实时显示稀释气压力和真空度,在参数不正常时产生报警。
  ◆ 精密减压阀控制稀释气压力,保证稀释气压力的稳定性。
  ◆ 可通过RS485接收和响应数据采集仪的命令,实现对多个烟道的自动切换和稀释采样。
  ◆ 可实现自动反吹,避免烟尘堵塞采样探头。
  ◆ 可手动实现烟道间的切换,手动实现稀释采样、反吹、零点和量程校准,并显示当前状态。
  ◆ 稀释气压力、反吹气压力、真空度、流量等状态面板直接显示,方便直观。
  ◆ 具有来电自动启动功能。
  【技术指标】
  稀释气压力:0.3~0.8MPa
  标准气体入口:3个
  通讯接口:RS232/485
  外形尺寸:482mm×178mm×650mm
  适用温度:0℃~45℃
  工作电源:AC220V±22V,50Hz

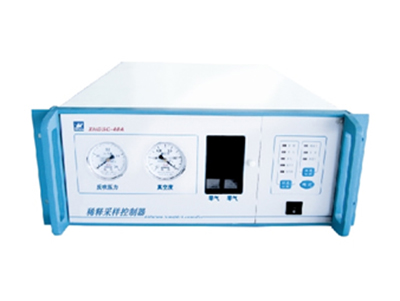

【仪器图片】

  二、稀释采样探头
  【工作原理】
  稀释采样探头由音响小孔和采样探头两部分组成。当压缩零气进入采样探头时,在文丘里喉部产生巨大的真空度,烟气在此真空度的作用下,通过音响小孔被吸入采样探头,并与零气按照固定比例混合稀释后形成样品气,样品气通过采样管线传输到监测仪中完成测量。
  【性能特点】
  ◆ 烟气采样流量极低,减缓探头过滤器污染,维护量极少。
  ◆ 采用两级过滤,并具有自动反吹功能,清除积尘,减少人工维护量。
  ◆ 稀释探头无电气连接,无特殊安装场合限制。
  ◆ 探头采用耐腐蚀、耐高温材料,保证恶劣环境运行的可靠性。
  【技术指标】

  三、零气发生器
  【工作原理】
  无油压缩机产生的压缩空气进入零气发生器后,通过滤芯的吸附、再生、过滤等方式将压缩空气中的水分、NOX、SO2、颗粒物等去除,为烟气系统提供高稳定、纯净的零空气,用于本系统的稀释采样和校准。
  【性能特点】
  ◆ 气源可采用工厂仪表或无油压缩机产生的压缩空气。
  ◆ 采用吸干技术去除压缩空气中的水分,露点温度可达-40℃。
  ◆ 零气通过空气压力调节器控制,保证输出压力的稳定。
  ◆ 具有自动排水功能。
  ◆ 采用博孚氧化剂将NO氧化成NO2,再用活性炭将压缩空气中的NOX、SO2等去除。
  ◆ 采用精密过滤器,去除压缩空气中的颗粒物,保证气体的纯净度。
  【技术指标】
  输出压力:0.6MPa
  最大输出流量:120L/min
  露点温度:<-40℃
  NOX、SO2残留浓度:<1ppb
  绝缘电阻:≥40MΩ
  工作温度:0~45℃
  工作电源:AC220V±22V,50Hz
  【设备图片】

  四、紫外荧光法SO2自动监测仪
  【性能特点】
  ◆ 高、低量程自动转换。
  ◆ 紫外光源产生谱线,消除样品中水分对测量结果的影响,高灵敏度的PMT使测定结果达ppb级。
  ◆ 采用比率测定技术对测量结果进行修正,消除激光源老化对测量结果的影响。
  ◆ 采用除烃器去除样气碳氢化合物对测量结果的影响。
  ◆ 过程记录可存储和显示近期有效的标准、停电等信息。
  ◆ 具有故障诊断功能。
  ◆ 大屏幕图形点阵式液晶显示器。
  ◆ 中文界面、菜单结构,操作方便。
  ◆ 具有RS232数字输出和模拟输出。
  ◆ 测量浓度值可以mg/m3、ug/m3、ppm、ppb单位表示。
  ◆ 具有自动校准和手动校准功能。
  ◆ 具有来电自动启动功能。
  ◆ 内置采样泵。
  【仪器图片】

 【技术指标】
      量程: 0-20ppm (自动变换量程)
      浓度显示:  用户可选mg/m3, μg/m3, ppm, ppb, ppt.
      噪声:  < 0.25 ppb
      最低检出限: < 0.5 ppb
      线性度:  < 满量程的1%
      精密度:   读数小于100 ppb 时为0.5 ppb;其它为读数的 0.2%
      24小时零点漂移: < 0.3 ppb
      7天零点漂移: < 0.3 ppb
      7天量程漂移: <读数的 1%
      响应时间(T95): 60秒
      标准温度和压力参考:0ºC, 20ºC, 25ºC 在 101.3 kPa.
      样气流量: 600 cc/min (可选750cc/min)
      温度范围: 5 ℃- 40 ℃
      电源:  99-132 VAC, 198-264 VAC 47-63 Hz
      尺寸:  440 x 178 x 620 mm (宽x高x长), 3.5 RU
     重量:  18.1 kg


  五、化学发光法NO—N—NOX自动监测仪
  【性能特点】
  ◆ 可同时测定样气中的NO、NO2、NOX,高灵敏度的PMT使检测限达ppb级。
  ◆ 量程可任意设置、自动转换。样气通过钼转换器,将NO2转换为NO,进行NO2的测定。
  ◆ 单通道结构,没有切光器,不需要更换皮带和马达,提高了可靠性。
  ◆ 臭氧发生器采用无消耗渗透膜干燥器,免除了更换干燥剂的烦琐。
  ◆ 软件自动修正温度、压力对测量结果的影响。
  ◆ 过程记录可存储和显示近期有效的校准、停电等历史信息。
  ◆ 具有故障诊断功能。
  ◆ 大屏幕图形点阵式液晶显示器。
  ◆ 中文界面,菜单结构,操作方便。
  ◆ 具有RS232数字输出和模拟输出。
  ◆ 测量浓度值可以mg/m3、ug/m3、ppm、ppb单位表示。
  ◆ 具有自动校准和手动校准功能。
  ◆ 具有来电自动启动功能。
  【仪器图片】

 【技术指标】

          量程: 0-20ppm (自动变换量程)
          浓度显示:  用户可选mg/m3, μg/m3, ppm, ppb, ppt.
          噪声:< 0.2 ppb
         最低检出限: < 0.4 ppb
         线性度: < 满量程的1%
         精密度: 0.4ppb或者读数的1%(两者的较大者)
         24小时零点漂移:< 0.4 ppb
         7天零点漂移:< 1 ppb
         7天量程漂移:<读数的 1%
         响应时间(T95):15秒
         标准温度和压力参考:0ºC, 20ºC, 25ºC 在 101.3 kPa.
         样气流量: 340 cc/min (可选750cc/min)
         温度范围:  5 ℃- 40 ℃
         电源: 99-132 VAC, 198-264 VAC 47-63 Hz
         尺寸: 440 x 178 x 620 mm (宽x高x长), 3.5 RU
         重量: 21.20 kg

  六、气体滤光相关光谱法CO自动监测仪
  【性能特点】
  ◆ 量程任意设置、自动转换。
  ◆ 长寿命红外光源。
  ◆ 采用比率测定技术,消除激发光源的老化对测量结果的影响。
  ◆ 自动温度、压力补偿。
  ◆ 过程记录可显示近期有效的校准、停电等信息。
  ◆ 具有故障诊断功能。
  ◆ 大屏幕图形点阵式液晶显示器。
  ◆ 中文界面,菜单结构,操作方便。
  ◆ 具有RS232数字输出和模拟输出。
  ◆ 测量浓度值可以mg/m3、ug/m3、ppm、ppb单位表示。
  ◆ 具有自动校准和手动校准功能。
  ◆ 具有来电自动启动功能。
  ◆ 内置泵。
  【仪器图片】

  【技术指标】

            量程: 0-200ppm (自动变换量程)
            浓度显示: 用户可选mg/m3, μg/m3, ppm, ppb, ppt.
            噪声:< 20 ppb
            最低检出限:< 40 ppb
            线性度: < 满量程的1%
            精密度: 20ppb或者读数的0.1%(二者的较大者)
            24小时零点漂移:< 0.1 ppm
            7天零点漂移:< 0.1 ppm
            7天量程漂移:<读数的0.5%
            响应时间(T95): 60秒
            标准温度和压力参考:0ºC, 20ºC, 25ºC 在 101.3 kPa.
            样气流量: 1000 cc/min
            温度范围:5 ℃- 40 ℃
            电源:99-132 VAC, 198-264 VAC 47-63 Hz
            尺寸:440 x 178 x 620 mm (宽x高x长), 3.5 RU
            重量:17.8 kg
