烟气监测

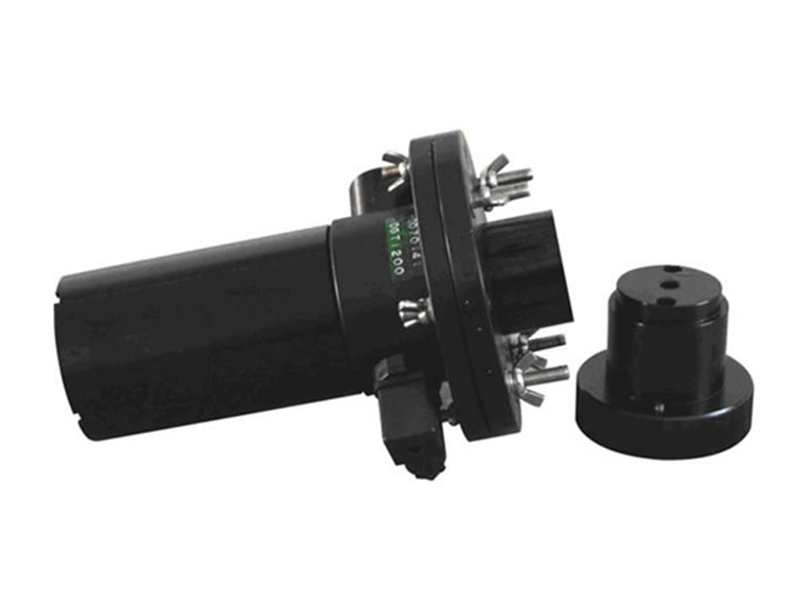

烟尘自动监测仪

日期:2017-05-17
我要分享



■ 工作原理

    概述
    XHDM-40A型烟尘自动监测仪用于各种污染排放源的颗粒污染物浓度实时连续测量,可配套烟气监测系统,也可单独一台或几台连接成一套烟尘监测网络,共用一个前台。 仪器可适用于电厂、钢厂、水泥厂等烟尘在线监测,也可用于除尘设备及其它粉体工程的过程控制。

    【测量原理】
  XHDM-40A型烟尘自动监测仪基于激光后向散射原理实现对烟(粉)尘浓度的测量,高稳定激光信号照射烟道中的烟(粉)尘粒子,被照射粒子反射激光信号,其反射信号强度与烟(粉)尘浓度成正变化,内嵌的高灵敏激光接收器检测烟(粉)尘反射的微弱信号,通过特定的算法计算出烟道烟(粉)尘的浓度。



■ 产品特点

 【原 理 图】

  【性能特点】

  ◆ 采用激光后向散射原理,消除烟道振动及烟气温度不均造成的影响。
  ◆ 单端安装,无需光路对中,安装操作简单。
  ◆ 采用4~20mA工业标准电流输出,连接方便。
  ◆ IP65防风雨结构,满足室外工作要求。
  ◆ 仪器具有吹扫系统,维护周期长。

  【技术指标】

  测量范围:最小0~200mg/m3,最大0~10g/m3
  测量误差::±2%F.S
  零点飘移:±1%F.S/24h
  量程飘移:±2%F.S/24h
  信号输出:4~20mA
  外形尺寸:160mm×160mm×250mm
  环境温度:-40℃~65℃
  相对湿度:0~100%RH
  最大输出负载:500Ω
  可测量烟囱大小:1-15m
  功耗:5W
  供电:DC24V±10%
